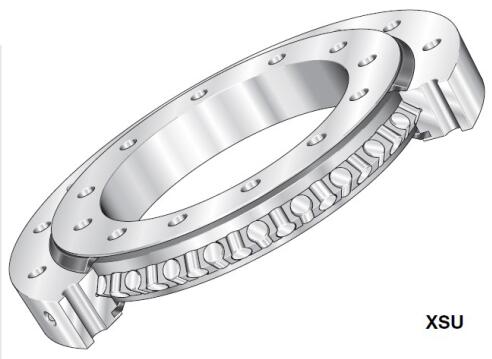

XSU型交叉滾子轉盤軸承
該系列交叉滾子轉盤軸承為無齒結構，內圈和外圈上加工有安裝孔，安裝孔可為沉孔、絲孔，外圈外徑上可帶有潤滑油嘴，軸承兩側可裝橡膠密封或雙面彈性簧片鋼制密封，該類型軸承有尺寸系列，XSU08系列內徑尺寸范圍為Φ130~Φ360mm、XSU14系列內徑尺寸范圍為Φ344~Φ1024mm。您在選擇此類軸承時，可先與我們聯系，索取軸承工況調查表，填寫后回傳至我公司，我們技術部門會根據實際工況幫助您進行軸承選型。
| 型號 | 基本尺寸 | 基本額定負荷(KN) | 限轉速 | 重量 | |||||||
| 軸向 | 徑向 | ||||||||||
| 內徑 | 外徑 | 寬度 | 安裝孔尺寸 | r | Ca | C0a | Cr | Cor | r/min | Kg | |
| d | D | B | rmin | kN | kN | kN | kN | ||||
| XSU080168 | 130 | 205 | 25.4 | 12 | 1.1 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 225 | 25.4 | 16 | 1.1 | 71 | 275 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 225 | 25.4 | 20 | 1.1 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 295 | 25.4 | 24 | 1.5 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 355 | 25.4 | 28 | 1.5 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 435 | 25.4 | 36 | 2 | 106 | 590 | 68 | 236 | 96 | 7.8 |
如果需要殊的型號、尺寸、更高的精度或者其他的結構等，請與我們技術中心人員聯系！如需選型、獲取其他技術參數、索取電子樣本請通過在線咨詢聯系我們或直接撥打免費電話咨詢！

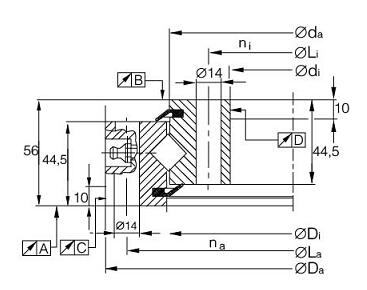

| 安裝尺寸 | 旋轉精度 | |||||||||||
| 基本型號 | Da | di | La | na/ni | Li | Di | da | A | B | C | D | 重量kg |
| XSU140414 | 484 | 344 | 460 | 24 | 368 | 415 | 413 | 0.04 | 0.04 | 0.04 | 0.06 | 28 |
| XSU140544 | 614 | 474 | 590 | 32 | 498 | 545 | 543 | 0.04 | 0.04 | 0.04 | 0.07 | 38 |
| XSU140644 | 714 | 574 | 690 | 36 | 598 | 645 | 643 | 0.05 | 0.05 | 0.05 | 0.08 | 44 |
| XSU140744 | 814 | 674 | 790 | 40 | 698 | 745 | 743 | 0.05 | 0.05 | 0.05 | 0.09 | 52 |
| XSU140844 | 914 | 774 | 890 | 40 | 798 | 845 | 843 | 0.06 | 0.06 | 0.06 | 0.09 | 60 |
| XSU140944 | 1014 | 874 | 990 | 44 | 898 | 945 | 943 | 0.11 | 0.11 | 0.11 | 0.11 |
67 |
